Кабель цифрової мережі

Код продукту: net.10
Наявність: На складі
Запит ціни: +380677956146

Параметри товару

Кількість підключаються терморегуляторів:
1 терморегулятор
2 терморегулятора
3 терморегулятора
4 терморегулятора
Довжина кабелю:
10 метрів
20 метрів
30 метрів
40 метрів

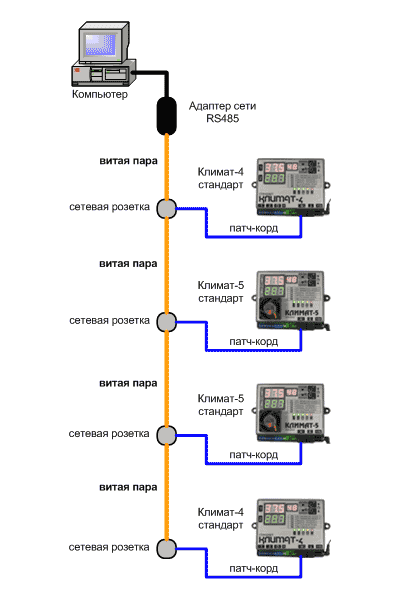

Разводка локальной сети RS-485

Наявність постійного і повного уявлення про мікрокліматі в інкубаторі в будь-який момент - має величезне значення. Це не тільки дозволить знизити витрати на робочу силу, але і дозволить негайно відреагувати, якщо відбудеться щось непередбачене. Повна інформація про всі процеси відбуваються в інкубаторі, журналювання даних, конфігурація терморегуляторів, попередження допомогою СМС повідомлення все це надає лінія передачі між комп'ютером і терморегулятором.

Мережа складається з таких елементів:


01Персональний комп'ютер

02Адаптер мережі RS485

03Кабелю «витої пари»

04Мережевих розеток

05З'єднувачів «патч-кордов»

06Терморегуляторів "КЛІМАТ Магістр"

Для роботи знадобиться:

Конектор RJ-45 – 7 шт. в ідеалі, але краще брати з запасом, так як є ризик неправильно обжати кабель.
Кліщі для обтискання конектора RJ-45 – 1 шт. (надалі якщо ваша мережа буде розширюватися, це буде незамінний інструмент).

Як випливає з назви, «вита пара» - це просто пара проводів, які мають рівну довжину і свити разом. Мережеві розетки під «виту пару» представляють собою пластмасовий короб із знімною кришкою, у верхній частині якого змонтована відповідна частина роз'єму RJ-45. Мережеві розетки розрізняються за категоріями, найбільш поширеними з яких є категорія 3 і категорія 5. У мережевих розетках категорії 3 провідники «витої пари» зазвичай кріпляться до контактних площадок за допомогою гвинтів. У мережевих розетках категорії 5 провідники «витої пари» кріпляться пружними контактами.

Загальна послідовність складання мережі виглядає наступним чином.

01Закріпіть мережеві розетки на одній зі стінок інкубатора якомога ближче до терморегулятора.

02Починаємо з першої електричної розетки.

03Беремо кабель «вита пара» входить в комплект поставки терморегулятора.

04Відрізаємо шматок кабелю довжиною 0,5 метра з боку роз'єму RJ-45. Відкладаємо вбік (він стане в нагоді при виготовленні патч-корду).

05Звільніть від зовнішньої ізоляції край залишився кабелю «вита пара» на глибину 3 см. і акуратно розплетіть провідники.

06Приєднаєте провідники до контактів розетки згідно зі схемою закладення кабелю.

07Прокладіть кабель до місця кріплення адаптера мережі RS485, фіксуючи його через рівні проміжки на плінтусі або на стіні спеціальними кріпильними скобами.

08Підключіть до адаптера мережі RS485.

09Візьміть новий відрізок кабелю «вита пара» довжиною достатньою, для прокладки до наступної розетки. Видаліть зовнішню ізоляцію і приєднайте провідники до цієї ж розетки.

10Закрийте кришку розетки.

11Прокладіть цей кабель до місця кріплення наступній розетки, фіксуючи його через рівні проміжки на плінтусі або на стіні спеціальними кріпильними скобами.

12Виконайте пункти 5 і 6, а потім 9, 10 і 11.

13Візьміть, раніше відрізаний, шматок кабелю довжиною 0,5 метра з роз'ємом RJ-45 і обіжміть його інший кінець конектором RJ-45 за колірною схемою вже наявного роз'єму.

14Виготовте ще три ідентичних патч-корду.

01Запустіть на комп'ютері програму "КЛАСТЕР".

02З'єднайте четверту мережеву розетку зі своїм терморегулятором за допомогою патч-корду.

03На екрані відобразиться терморегулятор з номером 1.

04Змініть, за допомогою програми, номер терморегулятора з 1 на 4.

05На екрані відобразиться терморегулятор з номером 4.

06З'єднайте третю мережеву розетку зі своїм терморегулятором за допомогою патч-корду.

07На екрані відобразяться терморегулятори з номерами 1 и 4.

08Змініть, за допомогою програми, номер терморегулятора з 1 на 3.

09На екрані відобразяться терморегулятори з номерами 3 и 4.

10З'єднайте другу мережеву розетку зі своїм терморегулятором за допомогою патч-корду.

11На екрані відобразяться терморегулятори з номерами 1, 3 и 4.

12Змініть, за допомогою програми, номер терморегулятора з 1 на 2.

13На екрані відобразяться терморегулятори з номерами 2, 3 и 4.

14З'єднайте першу мережеву розетку зі своїм терморегулятором за допомогою патч-корду.

15На екрані відобразяться терморегулятори з номерами 1, 2, 3 и 4.
